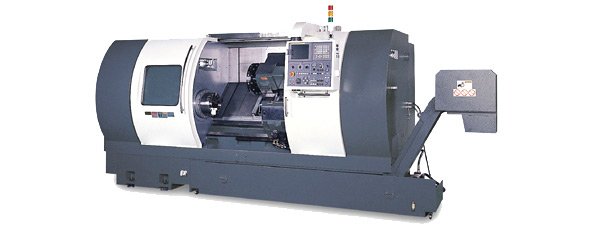

床面旋徑(mm)

Ø580(Ø22.8")

鞍面旋徑(mm)

Ø450(Ø17.7")

夾頭尺寸(inch)

10

12

15

夾頭通孔直徑(mm)

Ø76.5(Ø3")

Ø91(Ø3.6") / Ø102(Ø4") (選配)

Ø116(Ø4.6")

主軸鼻端

A2-8

A2-8 / A2-11(選配)

A2-11

主軸孔徑(mm)

Ø86(Ø3.4")

Ø115(Ø4.5")

Ø132.5(Ø5.2")

主軸變速段數

自動高低檔

主軸轉速(rpm)

3500

3000 / 2800 (選配)

2000

主軸馬達(kW)

15 / 18.5

22 / 26

主軸軸承直徑

Ø130(Ø5.1")

Ø160(Ø6.3")

Ø180(Ø7.1")

刀塔刀位數

12

橫向最大行程(X軸) (mm)

250(9.8")

Y軸行程(mm)

±40(1.6")

縱向最大行程(Z軸) (mm)
(加裝Y軸時)

1500(1400)
<59.1"(55.1")>

快移速度(X/Y/Z) (m / min)

15 / 10 / 18

尾座行程(mm)
(加裝Y軸時)

1300(1200)
<51.1"(47.2")>

尾座心軸行程(mm)

100(3.9")

尾座心軸直徑(mm)

Ø85(Ø3.3")

尾座心軸錐度

固定式

MT#5

旋轉式

MT#4 (選配)

伺服馬達動力(X軸) (kW)

3 / 4 (適用Y軸)

伺服馬達動力(Y軸) (kW)

1.6

伺服馬達動力(Z軸) (kW)

4

動力刀塔馬達(Y軸)

3.7 / 5.5

斜度:床台/鞍座(*)

45°

機器重量(kg)

10500(23100 lb)

11000(24200 lb)

11500(25300 lb)

機器尺寸(mm)

寬x高

2250 x 2160(88.6"x85")

長

5275(207.7")

1.冷卻系統

2.防濺護罩

3.中空3爪式夾頭

4.可程式油壓尾座(適用於SL-35/50/65/70/80/100/120)

5.手動式油壓尾座(適用於SL-20/30/40/40L)

6.鏈式除屑系統

7.工具箱及各式操作手冊

8.刀座(直結式)

9.自動潤滑系統(加裝警示裝置)

10.鹵素工作燈

11.軌道形式:硬軌

12.發那科控制器0iTD

1.C軸機構(C.S.軸搭配磁環不加齒輪箱/ C.F.軸搭配齒輪箱)

2.C+Y軸機構

3.刀具量測系統(Renishaw TS-20 or BULM NT-A2 / NT-A3)

4.工件捕捉器

5.VDI刀把

6.可程式油壓尾座(適用於SL-20/30/40/40L)

7.自動送料器界面(或自動送料器)

8.自動兩段式齒輪箱(適用於SL-20/30/40/40L)

9.旋轉式心軸尾座

10.C軸光學尺
