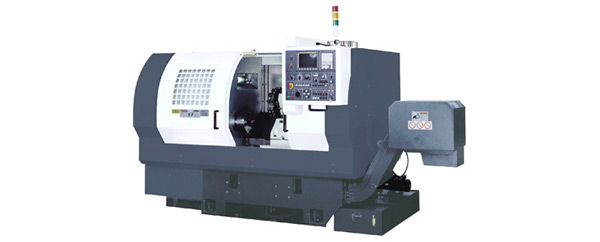

床面旋徑(mm)

Ø400(Ø15.7")

Ø580(Ø22.8")

鞍面旋徑(mm)

Ø330(Ø13")

Ø450(Ø17.7")

夾頭尺寸(inch)

6

8

10

夾頭通孔直徑(mm)

Ø42(Ø1.7")

Ø51(Ø2")

Ø76.5(Ø3")

主軸鼻端

A2-5

A2-6

A2-8

主軸孔徑(mm)

Ø55(Ø2.2")

Ø65(Ø2.6")

Ø86(Ø3.4")

主軸變速段數

一段

主軸轉速(rpm)

6000

4500

4000

主軸馬達動力(kW)

5.5 / 7.5

11 / 15

主軸軸承直徑

Ø90(Ø3.5")

Ø100(Ø3.9")

Ø120(Ø4.7")

刀具數目

12

橫向最大行程(X軸) (mm)

180(7.1")

240(9.4")

Y軸行程(mm)

-

±40

縱向最大行程(Z軸) (mm)
(加裝Y軸時)

600
(23.6")

600(500)
<23.6"(19.7")>

1000(900)
<39.4"(35.4")>

快移速度(X/Y/Z) (m / min)

24 / - / 24

20 / 10 / 20

尾座行程(mm)
(加裝Y軸時)

500
(19.7")

500(400)
<19.7"(15.7")>

900(800)
<35.4"(31.5")>

尾座心軸行程(mm)

60(2.4")

尾座心軸直徑(mm)

Ø60(Ø2.4")

尾座心軸錐度

固定

MT#4

旋轉

MT#3 (選配)

伺服馬達動力(X軸) (kW)

1.6

伺服馬達動力(Y軸) (kW)

-

,1.6

伺服馬達動力(Z軸) (kW)

1.6

3

動力刀塔馬達(Y軸) (kW)

-

3.7 / 5.5

斜度:床台/鞍座(*)

30°(*)

機器重量(kg)

3800(8360 lb)

4000(8800 lb)

4500(9900 lb)

5500(12100 lb)

機器尺寸(mm)

寬x高

1851 x 1862(72.9"x73.3")

長

3525(138.8")

4050(159.4")

標準附件

特殊附件

1.冷卻系統

2.防濺護罩

3.中空3爪式夾頭

4.可程式油壓尾座(適用於SL-35/50/65/70/80/100/120)

5.手動式油壓尾座(適用於SL-20/30/40/40L)

6.鏈式除屑系統

7.工具箱及各式操作手冊

8.刀座(直結式)

9.自動潤滑系統(加裝警示裝置)

10.鹵素工作燈

11.軌道形式:硬軌

12.發那科控制器0iTD

1.C軸機構(C.S.軸搭配磁環不加齒輪箱/ C.F.軸搭配齒輪箱)

2.C+Y軸機構

3.刀具量測系統(Renishaw TS-20 or BULM NT-A2 / NT-A3)

4.工件捕捉器

5.VDI刀把

6.可程式油壓尾座(適用於SL-20/30/40/40L)

7.自動送料器界面(或自動送料器)

8.自動兩段式齒輪箱(適用於SL-20/30/40/40L)

9.旋轉式心軸尾座

10.C軸光學尺
