VTC系列立式電腦車床 product information

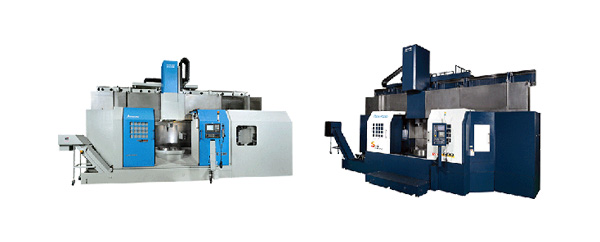

VTC-1200ATC/1600ATC

发布时间:2018-11-26 11:12:30 作者:苏州福侨智能设备有限公司 人气:768 次


項目型號

VTC-1200ATC

VTC-1600ATC

最大旋徑(mm)

Ø1600 (63")

Ø2000 (78.7")

最大車削旋徑(mm)

Ø1600 (63")

Ø2000 (78.7")

最大車削高度(mm)

1250 (49.2")

工作台尺寸(mm)

Ø1250 (49.2")

Ø1600 (63")

最大工作台荷重(kg)

5000 (11000 lb)

8000 (17600 lb)

橫向最大行程(X軸) (mm)

1170 (46")

1370 (53.9")

垂直行程(Z軸) (mm)

900 (35.4")

W軸行程(mm)

800 (31.5")

主軸轉速

-

工作台轉速

2-350

2-250

主軸變速段數

自動高低檔

主軸最大扭力(Nm)

11179

16204

動力主軸轉速(選配) (rpm)

2-2400

快速進給(X / Z軸) (m / min)

12 / 10

刀座數目

ATC type: 12 (標準) ; 16, 24, 40, 60 (選配)

刀柄形式

7 / 24 taper BT-50

最大刀具尺寸(mm)

300W x 155T x 500L

最大刀具重量(kg)

50 (110 lb)

最大刀庫載重(sec)

350 (770 lb)

換刀時間(sec)

30

外徑刀柄尺寸(mm)
(內徑)

□32 x □32 (Ø60)

主軸箱斷面(mm)

250 x 250 (9.8" x 9.8")

主軸馬達/床台之主軸馬達(kW)

37 / 45 (45 / 55選配)

動力主軸馬達(選配) (kW)

11 / 15

伺服馬達(X / Z軸) (kW)

7.0 / 7.0

CF軸伺服馬達(選配) (kW)

3.0

切削泵馬達(kW)

0.98

立式滑座馬達(KW)

13

油壓馬達(kW)

3.8

機器重量(kg)

30000 (66000 lb)

33000 (72600 lb)

機器尺寸(LxWxH) (mm)

5000 x 5500 x 5815
(196.9" x 216.5" x 228.9")

5400 x 5725 x 5815
(212.6" x 225.4" x 228.9")


  • 機器規格變更時,恕不另行通知。
  • 以上表列所有規格以發那科控制系統為準。


標準附件

特殊附件

1.冷卻系統

2.鈑金護罩

3.鏈條式除屑系統

4.刀具夾持座

5.工具箱及各式操作手冊

6.ATC (VTC-650例外)

1.刀具檢測裝置(Renishaw TS-20 or BULM NT-A2 / NT-A3)

2.VDI自動交換用刀具持座

3.自動交換工作台

4.三、四、五、六爪油壓夾頭

5.高壓式中央出水

6.C軸

7.X/Z軸光學尺

8.油水分離機
