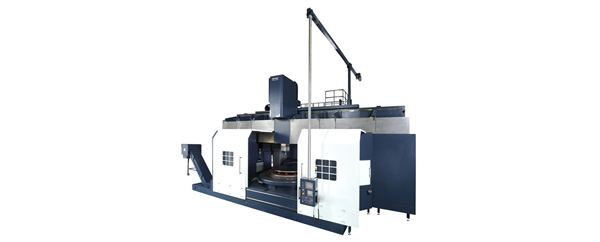

最大旋徑(mm)

Ø2500 (98.4")

Ø3000 (118.1")

Ø4000 (157.5")

最大車削旋徑(mm)

Ø2500 (98.4")

Ø3000 (118.1")

Ø4000 (157.5")

最大車削高度(mm)

1600 (63")

1600 (63") (標準);
2200 (86.6") / 2800 (110.2") (選配)

工作台尺寸(mm)

Ø2000 (78.7")

Ø2500 (98.4")

Ø3000 (118.1")

最大工作台荷重(kg)

10000 (22000 lb)

11000 (24200 lb)

11000 (24200 lb)

橫向最大行程(X軸) (mm)

1685 (66.3")

1935 (76.2")

2730 (107.5")
[-500(19.7") ~ +2230(87.8")]

垂直行程(Z軸) (mm)

1000 (39.3")

1500 (59.1")

W軸行程(mm)

1000 (39.3")

1200(47.2") / 1800(70.9") / 2400(94.5")

工作台轉速

2-130

2-75

主軸變速

自動高低檔

自動高低檔

主軸最大扭力(Nm)

44556

49500

動力主軸轉速(選配) (rpm)

2-2400

2400

快速進給(X / Z軸) (m / min)

12 / 10

10 / 10

刀座數目

ATC型式: 12把刀(標準) ; 16, 24, 40, 60 (選配)

ATC型式: 16把刀(標準)

刀柄形式

7 / 24 taper BT-50

最大刀具尺寸(mm)

300W x 155T x 500L

355W x 155T x 360L

最大刀具重量(kg)

50 (110 lb)

50 (110 lb)

最大刀庫載重(kg)

350 (770 lb)

500 (1100 lb)

換刀時間(sec)

30

60

外徑刀柄尺寸(mm)
(內徑)

□32 x □32
(Ø60)

□32 x □32
(Ø60)

主軸箱斷面(mm)

300 x 300 (12" x 12")

300 x 300 (12" x 12")

主軸馬達/床台之主軸馬達(kW)

45 / 55 (60 / 75選配)

100

動力主軸馬達(選配) (kW)

11 / 15

11 / 15 (標準) ; 15 / 18 (選配)

伺服馬達(X / Z軸) (kW)

7.0 / 7.0

7.0 / 7.0

CF軸伺服馬達(選配) (kW)

4.0

7.0

切削泵馬達(kW)

0.98

沖屑冷卻1.3kW TPHK 4T 3-3S (3 bar)
中央出水冷卻2.0kW TPRK 2T6-5S (5 bar)

立式滑座馬達(kW)

20

3.7

油壓馬達(kW)

3.8

3.8

機器重量(kg)

72000 (158400 lb)

75000 (165000 lb)

75000 (165000 lb)

機器尺寸(L x W x H) (mm)

8500 x 6500 x 6900
(335" x 256" x 272 ")

9200 x 6500 x 6900
(362" x 256 " x 272 ")

9350 x 6745 x 6860
(368.1" x 265.6 " x 270.1 ")

最大旋徑(mm)

Ø5000 (196.9")

Ø6000 (236.2")

Ø7000 (275.6")

最大車削旋徑(mm)

Ø5000 (196.9")

Ø6000 (236.2")

Ø7000 (275.6")

最大車削高度(mm)

1600 (63") (標準);
2200 (86.6") / 2800 (110.2") (選配)

2500 (98.4") Std. ; 3000 (118.1") / 3500 (137.8") (選配)

工作台尺寸(mm)

Ø4000 (157.5")

Ø5000 (196.9")

Ø6000 (236.2")

最大工作台荷重(kg)

35000 (77000 lb)

60000 (132000 lb)

80000 (176000 lb)

橫向最大行程(X軸) (mm)

3230(127.2")
[-500(19.7") ~ +2730(107.5")]

3660(144.1")
[-500(19.7") ~ +3160(124.4")]

4000(157.5")
[-500(19.7") ~ +3500(137.8")]

垂直行程(Z軸) (mm)

1500 (59.1")

W軸行程(mm)

1200 (47.2") / 1800 (70.9") / 2400 (94.5")

1800 (70.9") (標準) ; 2000 (78.7") (選配)

工作台轉速

1-60

1-60

主軸轉速

自動高低檔

自動高低檔

主軸最大扭力(Nm)

150000 (15306)

動力主軸轉速(選配) (rpm)

2400

快速進給(X / Z軸) (m / min)

10/10

刀座數目

ATC型式: 12把刀(標準)

刀柄形式

7 / 24 taper BT-50

7 / 24 taper BT-50 (標準) ; BT-60 (選配)

最大刀具尺寸(mm)

355W x 155T x 360L

最大刀具重量(kg)

400 (880 lb)

最大刀庫載重(kg)

500 (1100 lb)

換刀時間(sec)

60

外徑刀柄尺寸(mm)
(內徑)

□40 x □40
(Ø60)

主軸箱斷面(mm)

300 x 300 (12" x 12")

動力主軸馬達(選配) (kW)

11 / 15 (標準) ; 15 / 18.5 (選配)

伺服馬達(X / Z軸) (kW)

7/7

CF軸伺服馬達(選配) (kW)

7

切削泵馬達(kW)

沖屑冷卻1.3kW TPHK 4T 3-3S (3 bar)
中央出水冷卻2.0kW TPRK 2T6-5S (5 bar)

立式滑座馬達(kW)

3.7

油壓馬達(kW)

3.8

機器重量(kg)

85000 (187000 lb)

150000 (330000 lb)

180000 (396000 lb)

機器尺寸(L x W x H) (mm)

10500 x 6750 x 6860
(413.4" x 265.7" x 270.1 ")

10350 x 8550 x 7760
(407.5" x336.6 " x 305.5 ")

11500 x 9550 x 7760
(452.8" x 376 " x 305.5 ")

1.冷卻系統

2.鈑金護罩

3.鏈條式除屑系統

4.刀具夾持座

5.工具箱及各式操作手冊

6.ATC (VTC-650例外)

1.刀具檢測裝置(Renishaw TS-20 or BULM NT-A2 / NT-A3)

2.VDI自動交換用刀具持座

3.自動交換工作台

4.三、四、五、六爪油壓夾頭

5.高壓式中央出水

6.C軸

7.X/Z軸光學尺

8.油水分離機
