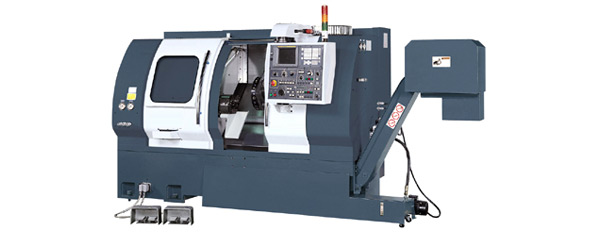

床面旋徑(mm)

Ø400(Ø15.7")

鞍面旋徑(mm)

Ø350(Ø13.8")

夾頭尺寸(inch)

8

夾頭通孔直徑(mm)

Ø51(Ø2")

主軸鼻端

A2-6

主軸孔徑(mm)

Ø65(Ø2.6")

主軸變速段數

一段

主軸轉速(rpm)

4500

主軸馬達動力(kW)

11 / 15

主軸軸承直徑

Ø100(Ø3.9")

刀具數目

12

橫向最大行程(X軸) (mm)

190(7.5")

Y軸行程(mm)

±40(1.6")

縱向最大行程(Z軸) (mm)
(加裝Y軸時)

400(300)
<15.7"(11.8")>

快移速度(X/Y/Z) (m/min)

24 / 10 / 24

尾座行程(mm)
(加裝Y軸時)

320(12.6")

尾座心軸行程(mm)

60(2.4")

尾座心軸直徑(mm)

Ø60(Ø2.4")

尾座心軸錐度

固定

MT#4

旋轉

MT#3 (選配)

伺服馬達動力(X軸) (kW)

1.6

伺服馬達動力(Y軸) (kW)

1.6

伺服馬達動力(Z軸) (kW)

1.6

動力刀塔馬達(Y軸) (kW)

3.7 / 5.5

斜度:床台/鞍座(*)

45°

機器重量(kg)

4200(9240 lb)

機器尺寸(mm)

寬x高

1552 x 1710(61.1"x67.3")

長

3680(144.9")

1.冷卻系統

2.防濺護罩

3.中空3爪式夾頭

4.可程式油壓尾座(適用於SL-35/50/65/70/80/100/120)

5.手動式油壓尾座(適用於SL-20/30/40/40L)

6.鏈式除屑系統

7.工具箱及各式操作手冊

8.刀座(直結式)

9.自動潤滑系統(加裝警示裝置)

10.鹵素工作燈

11.軌道形式:硬軌

12.發那科控制器0iTD

1.C軸機構(C.S.軸搭配磁環不加齒輪箱/ C.F.軸搭配齒輪箱)

2.C+Y軸機構

3.刀具量測系統(Renishaw TS-20 or BULM NT-A2 / NT-A3)

4.工件捕捉器

5.VDI刀把

6.可程式油壓尾座(適用於SL-20/30/40/40L)

7.自動送料器界面(或自動送料器)

8.自動兩段式齒輪箱(適用於SL-20/30/40/40L)

9.旋轉式心軸尾座

10.C軸光學尺
