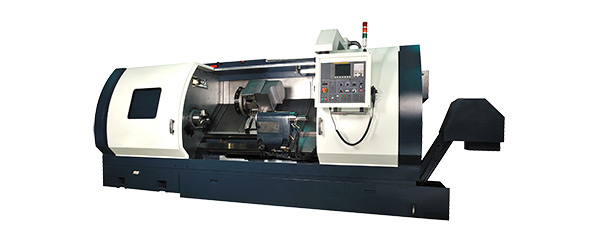

項目型號 |
SL-70A |
SL-80A |
SL-100A |
SL-120A |
SL-70B |
SL-80B |
SL-100B |
SL-120B |
|
---|---|---|---|---|---|---|---|---|---|
床面旋徑(mm) |
Ø700(Ø27.6") |
Ø700(Ø27.6") |
|||||||
鞍面旋徑(mm) |
Ø540(Ø21.3") |
Ø540(Ø21.3") |
|||||||
夾頭尺寸(inch) |
12 |
15 |
|||||||
夾頭通孔直徑(mm) |
Ø91(Ø3.6") / Ø102(Ø4") (選配) |
Ø116(Ø4.6") |
|||||||
主軸鼻端 |
A2-8 / A2-11(選配) |
A2-11 |
|||||||
主軸孔徑(mm) |
Ø115(Ø4.5") |
Ø132.5(Ø5.2") |
|||||||
主軸變速段數 |
自動高低檔 |
4段 |
|||||||
主軸轉速(rpm) |
3000 / 2800 (選配) |
2000 |
|||||||
主軸馬達動力(kW) |
22 / 26 |
22 / 26 |
|||||||
主軸軸承直徑 |
Ø160(Ø6.3") |
Ø180(Ø7.1") |
|||||||
刀塔數目 |
12 |
12 |
|||||||
橫向最大行程(X軸) (mm) |
295(11.6") |
295(11.6") |
|||||||
Y軸行程(mm) |
±50(2") |
±50(2") |
|||||||
縱向最大行程(Z軸) (mm) |
1550(1450) |
2000(1900) |
2500(2400) |
3000(2900) |
1550(1450) |
2000(1900) |
2500(2400) |
3000(2900) |
|
快移速度(X/Y/Z) (m/min) |
12 / 10 / 15 |
12 / 10 / 15 |
|||||||
尾座行程(mm) |
1200(1100) |
1700(1600) |
2200(2100) |
2700(2600) |
1200(1100) |
1700(1600) |
2200(2100) |
2700(2600) |
|
尾座心軸行程(mm) |
125(4.9") |
125(4.9") |
|||||||
尾座心軸直徑(mm) |
Ø125(Ø4.9") |
Ø125(Ø4.9") |
|||||||
尾座心軸錐度 |
固定 |
MT#5 |
MT#5 |
||||||
旋轉 |
MT#5 (選配) |
MT#5 (選配) |
|||||||
伺服馬達動力(X軸) (kW) |
3 / 4 (搭配Y軸時) |
3 / 4 (搭配Y軸時) |
|||||||
伺服馬達動力(Y軸)(kW) |
3.8 |
3.8 |
|||||||
伺服馬達動力(Z軸)(kW) |
4 |
4 |
|||||||
動力刀塔馬達(Y軸) (kW) |
3.7 / 5.5 |
3.7 / 5.5 |
|||||||
斜度:床台/鞍座(*) |
45° |
45° |
|||||||
機器重量(kg) |
14000(30800 lb) |
15000(33000 lb) |
16000(35200 lb) |
17000(669.3") |
14000(30800 lb) |
15000(33000 lb) |
16000(35200 lb) |
17000(669.3") |
|
機器尺寸(mm) |
寬x高 |
2430 x 2160(95.7"x85") |
2430 x 2160(95.7"x85") |
||||||
長 |
5485(216") |
6930(272.8") |
6985(275") |
7485(294.7") |
5485(216") |
6930(272.8") |
6985(275") |
7485(294.7") |
標準附件 |
特殊附件 |
---|---|
1.冷卻系統 2.防濺護罩 3.中空3爪式夾頭 4.可程式油壓尾座(適用於SL-35/50/65/70/80/100/120) 5.手動式油壓尾座(適用於SL-20/30/40/40L) 6.鏈式除屑系統 7.工具箱及各式操作手冊 8.刀座(直結式) 9.自動潤滑系統(加裝警示裝置) 10.鹵素工作燈 11.軌道形式:硬軌 12.發那科控制器0iTD |
1.C軸機構(C.S.軸搭配磁環不加齒輪箱/ C.F.軸搭配齒輪箱) 2.C+Y軸機構 3.刀具量測系統(Renishaw TS-20 or BULM NT-A2 / NT-A3) 4.工件捕捉器 5.VDI刀把 6.可程式油壓尾座(適用於SL-20/30/40/40L) 7.自動送料器界面(或自動送料器) 8.自動兩段式齒輪箱(適用於SL-20/30/40/40L) 9.旋轉式心軸尾座 10.C軸光學尺 |
