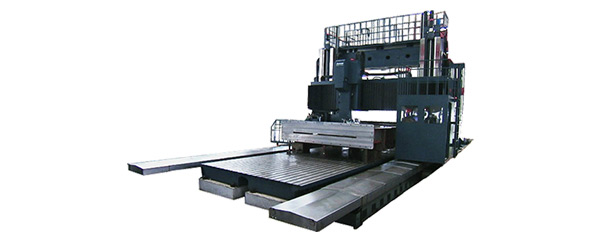

SDMC-16000X4600X1400-W軸
|
項目型號 |
SDMC-16000X4600X1400-W軸 |
|
|---|---|---|
|
前後行程(X軸)(mm) |
16000(630") |
|
|
左右行程(Y軸)(mm) |
4600(181.1") |
|
|
上下行程(Z軸)(mm) |
1400(55.1") |
|
|
上下行程(W軸)(mm) |
2200(86.6") |
|
|
工作台尺寸(mm) |
16000X4000(630"x157.5") |
|
|
兩柱間距(mm) |
4700(185") |
|
|
主軸鼻端至工作台距離(mm) |
400~4000(15.7"~157.5")(含W軸行程) |
|
|
主軸鼻端至工作台距離 |
BT-50 |
|
|
主軸直徑 |
Ø100mm(Ø4") |
|
|
主軸轉速(rpm) |
3000自動高低檔 |
|
|
主軸馬達(kW) |
37/45 |
|
|
快速移動（X-Y-Z-W）(m/min) |
10-10-10-1 |
|
|
ATC |
主軸錐度 |
BT-50 |
|
刀具數 |
50支刀 |
|
|
最大刀具直徑(mm) |
250(10") |
|
|
最大刀具長度(mm) |
400(16") |
|
|
最大刀具重量(kg) |
20(44 lb) |
|
|
選刀方式 |
雙向任意式 |
|
|
工作台荷重(ton/m2) |
3 |
|
|
佔地面積 |
長(mm) |
24450(963") |
|
寬(mm) |
9930(391") |
|
|
高(mm) |
8215(323.4") |
|
|
機器淨重(kg) |
183500(403700 lb) |
|
- 機器規格變更時,恕不另行通知。
- 以上表列所有規格以發那科控制系統為準。
|
標準附件 |
特殊附件 |
|---|---|
|
1.切削冷卻裝置 2.主軸吹氣裝置 3.熱交換器 4.兩組螺旋式排屑機 5.一組履帶式鐵屑輸送機 6.操作箱 7.工具、工具箱和操作手冊 8.剛性攻牙 9.主軸冷卻機 10.發那科控制器18i-MB |
1.刀具量測系統(Renishaw TS-27R or BULM NT-A2/NT-A3) 2.中空刀具 3.高壓中央出水系統 4.60、80、120支刀 5.工件量測系統(Renishaw OMP-60 or BULM TC-50) 6.Z軸行程1066mm 7.五面頭 8.2軸數值控制銑削頭 9.90度銑削頭 10.萬向銑削頭 11.雙主軸 12.圖像式對話軟體i/0i(0iMD)；圖像式對話軟體i(18iMB/21iMB) |
上述表單中之選配附件依客戶訂單內容而定。
