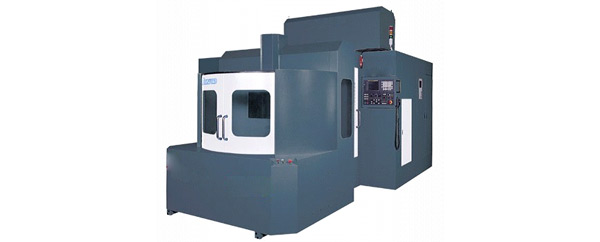

HMC-500/500H/630/630H

工作台面積(mm)

500 x 630 (19.7" x 24.8")

630 x 800 (24.8" x 31.5")

工作台最大負載(kg)

550 (1210 lb)

1200 (2640 lb)

螺栓孔尺寸

M16 x P2.0

M16 x P2.0

X軸行程(mm)

762 (30")

1016 (40")

Y軸行程(mm)

660 (26")

813 (32")

Z軸行程(mm)

660 (26")

890 (35")

主軸鼻端至工作台距離(mm)

150~810 (5.9"~31.9")

200~1090 (7.8"~42.9")

主軸中心至滑道面(mm)

50~710 (2"~28")

50~863 (2"~33.9")

主軸錐度(rpm)

標準

直結式15000

直結式6000
(BT / CAT)

直結式15000

直結式6000
(BT / CAT)

選配

內藏式15000 / 18000 / 24000
(BBT-40) (HSK A63)

①直結式10000
(BT / CAT / BBT-50 / HSK A100)
②內藏式10000(HSK A100)

內藏式15000 / 18000 / 24000
(BBT-40) (HSK A63)

①直結式10000
(BT / CAT / BBT-50 / HSK A100)
②內藏式10000 (HSK A100)

主軸動力
(連續/ 30分) (kW)

標準

7.5 / 11

26 / 30

7.5 / 11

26 / 30

選配

17 / 21

①26 / 30
②31 / 40

17 / 21

①26 / 30
②31 / 40

X-Y-Z切削進給率(mm / min )

1~15000

1~12000

X-Y-Z快速進給(m / min )

40 / 40 / 40

儲刀數

甩臂式40 ( 60 , 80 , 120選配)

相鄰刀最大刀具直徑(mm)

Ø75

Ø125

Ø75

Ø125

最大刀具直徑x長

Ø100 x 320

Ø200 x 385

Ø100 x 320

Ø200 x 400

最大刀具長度(mm)

Ø320

Ø400

Ø320

Ø400

最大刀具重量(kg)

10 (22 lb)

15 (33 lb)

10 (22 lb)

15 (33 lb)

刀具選擇模式

雙向任意式,最短距離選刀

換刀時間(sec)

1.98

3.5

1.98

3.5

驅動馬達(X, Y, Z軸) (kW)

4 / 7 / 4

4 / 7 /4

4/ 7 / 7

4 / 7 / 7

工作台旋轉分度

1° (0.001°選配)

工作台數目

2 (6, 12選配)

交換時間(自動交換工作台) (sec)

8

15

機器尺寸(L x W x H) (mm)

5725 x 3100 x 3150 (225.4"x122"x124")

6345 x 3490 x 3670 (249.8" x 137.4" x 144.5")

機器重量(kg)

11500 (25300 lb)

18000 (39600 lb)

1.程式結束揭示燈(M30)

2.切削冷卻系統

3.地基螺絲&調整塊

4.油壓單元

5.主軸冷卻機

6.切屑排屑系統

7.手工具、工具箱和操作手冊

8.全密式鈑金

9.1°旋轉工作台

10.自動潤滑警告裝置

11.剛性攻牙

12.空壓警告裝置

13.主軸轉速/負載錶

14.二組自動交換工作台

15.熱交換機

16.發那科控制器0iMD

1.刀具量測系統(Renishaw TS-27R or BULM NT-A2 / NT-A3)

2.中空刀具

3.高壓中央出水系統

4.60,80,120刀自動交換系統

5.6或12組工作台

6.光學尺

7.旋轉工作台(0.001°)

8.高轉速內藏式主軸(15000 rpm用於BBT-40;15000/18000/20000 rpm用於HSK A63)

9.直結式主軸(10000 rpm適用BT / CAT / BBT-50 / HSK A100)

10.內藏式主軸(10000轉適用於HSK A100)

11.發那科控制器31i-MB

12.工件量測系統(Renishaw OMP-60 or BULM TC-50)

13.圖像式對話軟體i/0i(0iMD) ;圖像式對話軟體i(31iMB)
